一、泵的应用领域
砂砾泵是一种用于输送砂砾、碎石等颗粒物料的泵，广泛应用于建筑、矿山、冶金、化工、环保等行业。以下是砂砾泵的一些主要应用领域：1. 建筑行业：砂砾泵主要用于混凝土搅拌站、水泥制品厂、预制构件厂等场所，将砂砾、碎石等颗粒物料输送到生产线上，满足建筑材料的生产需求。2. 矿山行业：砂砾泵在矿山开采过程中，用于输送矿石、煤炭、尾矿等颗粒物料，提高矿山生产效率。3. 冶金行业：砂砾泵在冶金行业中，用于输送铁矿石、焦炭、石灰石等颗粒物料，满足冶炼过程的需求。4. 化工行业：砂砾泵在化工行业中，用于输送各种颗粒物料，如硫酸铵、氯化铵等化肥原料，以及各种化工原料和产品。5. 环保行业：砂砾泵在环保行业中，用于输送污泥、污水等含有颗粒物的液体，实现固液分离，提高污水处理效果。6. 其他行业：砂砾泵还可以应用于农业、水利工程、能源开发等领域，输送各种颗粒物料，满足不同行业的需求。
二、结构特点
结构：G型渣浆泵为悬臂、卧式、轴向吸入式离心渣浆泵。采用了以卡带连接的单泵壳结构，泵的出口方向可按360°旋转的任何一个位置安装使用。轴承组件采用国际领先的圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出，采用专用油脂润滑。
材质：
过流件（含叶轮，护套，前后护板）：高铬合金KmTBCr26（A05）
泵体、泵盖、托架：HT200(串联：球铁)
轴：45#
轴套：2Cr13
密封形式：该系列渣浆泵密封方式通常有三种：
填料密封：填料轴封结构简单，维修方便，但须使用轴封水，比较普遍的一种轴封方式,轴封水的压力要大于泵出口压力0.2-0.3MPa，轴封水作用：冷却、润滑、冲洗。
副叶轮加填料密封：在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵，可以采用副叶轮轴封，副叶轮轴封具有不需要轴封水，不稀释矿浆，轴封效果好等优点。
机械密封：是我公司针对渣浆泵输送含固体物料浆，而最新开发的泵轴封装置，具有安装方便，通用性强、在料浆中运行可达长期无泄漏。
传动型式：根据现场场地情况，配套功率大小，电机和泵的安装方式可以采用多种方式常见以下几种：
DC直联传动，CRZ平行皮带传动，ZVZ上下皮带传动，CV立式皮带传
三：性能参数表
型号 | 允许配带最大功率(kw) | 清 水 性 能 | 叶轮 | 轴功率 | 配套电机 | 重量 | 口径 | 外形尺寸 | |||||||
流量Q | 扬程H | 转速n | 最高效率η(%) | 汽蚀余量NPSH) | 叶片数 | 叶轮直径(mm) | 可通过最大粒径(mm) | 入口 | 出口 | ||||||
6/4D-G | 60 | 36.00 108.00 180.00 | 9.00 8.20 7.00 | 600 | 55 | 2 | 3 | 378 | 82 | 2.2 | 8-4KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 50.40 122.40 187.20 | 12.50 12.00 10.00 | 700 | 54 | 2.2 | 3 | 378 | 82 | 4.28 | 8-7.5KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 57.60 129.60 194.40 | 16.40 15.50 14.00 | 800 | 55 | 2.5 | 3 | 378 | 82 | 6.43 | 6-11KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 72.00 144.00 208.80 | 20.50 20.00 18.00 | 900 | 55 | 2.7 | 3 | 378 | 82 | 10.04 | 6-15KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 79.20 151.20 216.00 | 24.00 23.50 22.00 | 980 | 58 | 2.8 | 3 | 378 | 82 | 12.94 | 6-22KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 79.20 151.20 216.00 | 25.00 24.50 23.00 | 1000 | 57 | 2.5 | 3 | 378 | 82 | 13.48 | 6-22KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 93.60 162.00 230.40 | 31.00 30.00 28.00 | 1100 | 56 | 2.7 | 3 | 378 | 82 | 19.78 | 4-30KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 100.80 165.60 237.60 | 36.80 36.00 34.00 | 1200 | 55 | 3 | 3 | 378 | 82 | 25.25 | 4-37KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 108.00 180.00 244.80 | 44.00 43.00 40.00 | 1300 | 53 | 3.2 | 3 | 378 | 82 | 32.35 | 4-45KW | 460 | 150 | 100 | 1006×500×673 |
6/4D-G | 60 | 72.00 129.60 187.20 | 51.00 50.60 49.50 | 1400 | 52 | 3.5 | 3 | 378 | 82 | 25 | 4-55KW | 460 | 150 | 100 | 1006×500×673 |
8/6E-G | 120 | 133.20 252 360 | 15 13 10 | 800 | 60 | 2.5 | 3 | 391 | 127 | 10.88 | 6-15KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 133.2 288 396 | 19 18.5 13.5 | 900 | 60 | 2.5 | 3 | 391 | 127 | 13.78 | 6-22KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 136.8 288 414 | 22.5 19.5 16 | 980 | 60 | 2.7 | 3 | 391 | 127 | 16.76 | 6-37KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 144 288 | 24 20.90 16.50 | 1000 | 59 | 3 | 3 | 391 | 127 | 18.82 | 6-30KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 144 324 468 | 30 25.5 20.5 | 1100 | 58 | 3 | 3 | 391 | 127 | 23.53 | 4-45KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 165.6 342 504 | 36 30.9 24.3 | 1200 | 57 | 3 | 3 | 391 | 127 | 32.47 | 4-45KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 187.2 378 540 | 42 36 29 | 1300 | 57 | 3.2 | 3 | 391 | 127 | 42.82 | 4-75KW | 1120 | 200 | 150 | 1286×550×862 |
8/6E-G | 120 | 216 396 576 | 48.2 42 33.5 | 1400 | 57 | 3.5 | 3 | 391 | 127 | 56.7 | 4-75KW | 1120 | 200 | 150 | 1286×550×862 |
10/8F-G | 260 | 216.00 352.80 489.60 | 12.50 12.00 10.80 | 500 | 60 | 3 | 3 | 533 | 178 | 21 | 8-30KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 244.80 432.00 594.00 | 18.00 17.10 15.50 | 600 | 60 | 3 | 3 | 533 | 178 | 34.28 | 8-45KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 254.00 434.60 635.00 | 21.40 20.40 18.40 | 650 | 60 | 3 | 3 | 533 | 178 | 42.29 | 8-55KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 273.60 468.00 648.00 | 24.80 23.70 21.40 | 700 | 60 | 3 | 3 | 533 | 178 | 52.79 | 8-75KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 306.00 540.00 792.00 | 32.00 31.00 28.00 | 800 | 59 | 2.8 | 3 | 533 | 178 | 76.19 | 8-90KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 329.80 578.00 833.00 | 36.10 35.00 31.00 | 850 | 61 | 3.5 | 3 | 533 | 178 | 92.63 | 6-110KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 349.20 612.00 882.00 | 40.50 39.20 34.80 | 900 | 60 | 3.7 | 3 | 533 | 178 | 110.04 | 6-132KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8F-G | 260 | 372.20 650.00 930.60 | 44.20 42.40 37.70 | 940 | 63 | 6 | 3 | 533 | 178 | 128 | 6-185KW | 2250 | 250 | 200 | 1591×857×1143 |
10/8S-G | 560 | 216.00 352.80 489.60 | 12.50 12.00 10.80 | 500 | 60 | 3 | 3 | 533 | 178 | 21 | 8-30KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 244.80 432.00 594.00 | 18.00 17.10 15.50 | 600 | 60 | 3 | 3 | 533 | 178 | 34.28 | 8-45KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 254.00 434.60 635.00 | 21.40 20.40 18.40 | 650 | 60 | 3 | 3 | 533 | 178 | 42.29 | 8-55KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 273.60 468.00 648.00 | 24.80 23.70 21.40 | 700 | 60 | 3 | 3 | 533 | 178 | 52.79 | 8-75KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 306.00 540.00 792.00 | 32.00 31.00 28.00 | 800 | 59 | 2.8 | 3 | 533 | 178 | 76.19 | 8-90KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 329.80 578.00 833.00 | 36.10 35.00 31.00 | 850 | 61 | 3.5 | 3 | 533 | 178 | 92.63 | 6-110KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 349.20 612.00 882.00 | 40.50 39.20 34.80 | 900 | 60 | 3.7 | 3 | 533 | 178 | 110.04 | 6-132KW | 2285 | 250 | 200 | 1720×950×983 |
10/8S-G | 560 | 372.20 650.00 930.60 | 44.20 42.40 37.70 | 940 | 63 | 6 | 3 | 533 | 178 | 128 | 6-185KW | 2285 | 250 | 200 | 1720×950×983 |

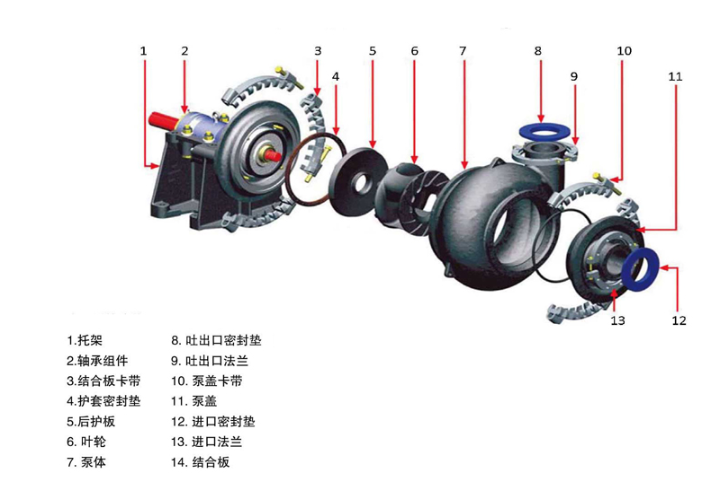

四：产品图解：
